TRAGROLLEN
|

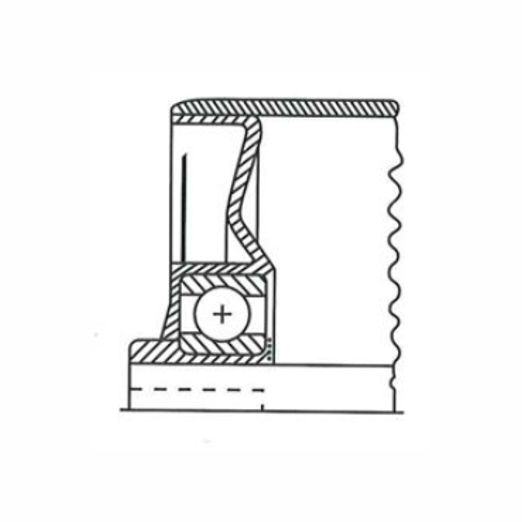

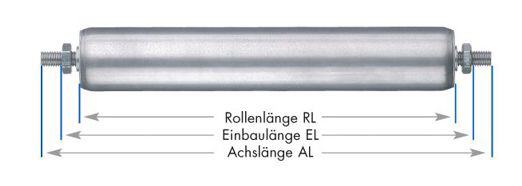

Stahlrohr blank, Böden aus Stahlblech verzinkt mit Rillenkugellager Lieferzeit ca. 1-2 Wochen |
|
|
|
! Die Angaben zur Tragkraft verstehen sich als Flächenbelastung für den Einbau in nicht angetriebenen Rollbahnen ! Andere Ausführungen und Längen sind als Sonderanfertigung erhältlich - bitte anfragen! Achse: FA = Federachse, AG = Außengewinde |
|
Rohraußendurchmesser x Rohrwandstärke mm |
Rollenlänge (RL) mm | Einbaulänge (EL) mm | Achslänge (AL) mm | Achse mm | Tragkraft kg | Artikel-Nr. | € |
| 50x1,5 | 200 | 210 | 230 | FA 10 | 150 | BS50 200F10 | 30,60 |
| 50x1,5 | 300 | 310 | 330 | FA 10 | 130 | BS50 300F10 | 34,80 |
| 50x1,5 | 400 | 410 | 430 | FA 10 | 80 | BS50 400F10 | 36,80 |
| 50x1,5 | 500 | 510 | 530 | FA 10 | 70 | BS50 500F10 | 40,80 |
| 50x1,5 | 600 | 610 | 630 | FA 10 | 40 | BS50 600F10 | 48,00 |
| 50x1,5 | 200 | 220 | 250 | AG M10 | 240 | BS50 200M10 | 30,10 |
| 50x1,5 | 300 | 320 | 350 | AG M10 | 240 | BS50 300M10 | 34,80 |
| 50x1,5 | 400 | 420 | 450 | AG M10 | 240 | BS50 400M10 | 46,60 |
| 50x1,5 | 500 | 520 | 550 | AG M10 | 200 | BS50 500M10 | 44,30 |
| 50x1,5 | 600 | 620 | 650 | AG M10 | 130 | BS50 600M10 | 49,00 |
| 60x1,5 | 200 | 222 | 252 | AG M12 | 240 | BS60 200M12 | 33,50 |
| 60x1,5 | 300 | 322 | 352 | AG M12 | 240 | BS60 300M12 | 39,40 |
| 60x1,5 | 400 | 422 | 452 | AG M12 | 240 | BS60 400M12 | 47,70 |
| 60x1,5 | 500 | 522 | 552 | AG M12 | 240 | BS60 500M12 | 50,60 |
| 60x1,5 | 600 | 622 | 652 | AG M12 | 240 | BS60 600M12 | 56,10 |
| 80x2 | 200 | 222 | 252 | AG M12 | 240 | BS80 200M12 | 41,20 |
| 80x2 | 300 | 322 | 352 | AG M12 | 240 | BS80 300M12 | 47,60 |
| 80x2 | 400 | 422 | 452 | AG M12 | 240 | BS80 400M12 | 61,00 |
| 80x2 | 500 | 522 | 552 | AG M12 | 240 | BS80 500M12 | 63,10 |
| 80x2 | 600 | 622 | 652 | AG M12 | 240 | BS80 600M12 | 71,00 |
|

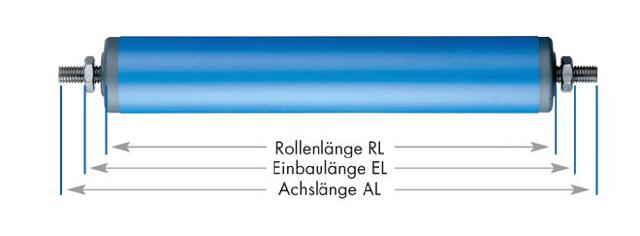

Kunststoffrohr blau, Böden aus thermoplastischem Kunststoff mit einer Kugelreihe aus Stahl Lieferzeit ca. 1-2 Wochen |
|
|
! Die Angaben zur Tragkraft verstehen sich als Flächenbelastung für den Einbau in nicht angetriebenen Rollbahnen ! Andere Ausführungen und Längen sind als Sonderanfertigung erhältlich - bitte anfragen! Achse: FA = Federachse, AG = Außengewinde |
|
Rohraußendurchmesser x Rohrwandstärke mm |
Rollenlänge (RL) mm | Einbaulänge (EL) mm | Achslänge (AL) mm | Achse mm | Tragkraft kg | Artikel-Nr. | € |
| 20x1,5 | 200 | 205 | 221 | FA 6 | 10 | BK20 200F06 | 16,40 |
| 20x1,5 | 300 | 305 | 321 | FA 6 | 7 | BK20 300F06 | 18,60 |
| 20x1,5 | 400 | 405 | 421 | FA 6 | 2 | BK20 400F06 | 21,60 |
| 30x1,8 | 200 | 205 | 225 | FA 8 | 10 | BK30 200F08 | 16,20 |
| 30x1,8 | 300 | 305 | 325 | FA 8 | 8 | BK30 300F08 | 20,20 |
| 30x1,8 | 400 | 405 | 425 | FA 8 | 6 | BK30 400F08 | 21,90 |
| 40x2,3 | 200 | 205 | 225 | FA 10 | 10 | BK40 200F10 | 19,10 |
| 40x2,3 | 300 | 305 | 325 | FA 10 | 9 | BK40 300F10 | 22,50 |
| 40x2,3 | 400 | 405 | 425 | FA 10 | 8 | BK40 400F10 | 26,50 |
| 40x2,3 | 500 | 505 | 525 | FA 10 | 7 | BK40 500F10 | 31,70 |
|
Kunststoffrohr blau, Böden aus thermoplastischem Kunststoff mit zwei Kugelreihen aus Stahl Lieferzeit ca. 1-2 Wochen |
|
|
! Die Angaben zur Tragkraft verstehen sich als Flächenbelastung für den Einbau in nicht angetriebenen Rollbahnen ! Andere Ausführungen und Längen sind als Sonderanfertigung erhältlich - bitte anfragen! Achse: FA = Federachse, AG = Außengewinde |
|
Rohraußendurchmesser x Rohrwandstärke mm |
Rollenlänge (RL) mm | Einbaulänge (EL) mm | Achslänge (AL) mm | Achse mm | Tragkraft kg | Artikel-Nr. | € |
| 50x2,8 | 200 | 207 | 227 | FA 10 | 20 | BK50 200F10 | 23,10 |
| 50x2,8 | 300 | 307 | 327 | FA 10 | 20 | BK50 300F10 | 26,60 |
| 50x2,8 | 400 | 407 | 427 | FA 10 | 20 | BK50 400F10 | 31,10 |
| 50x2,8 | 500 | 507 | 527 | FA 10 | 20 | BK50 500F10 | 35,40 |
| 50x2,8 | 600 | 607 | 627 | FA 10 | 20 | BK50 600F10 | 40,00 |
|
Kunststoffrohr blau, Böden aus thermoplastischem Kunststoff mit Rillenkugellager und Labyrinthabdichtung Lieferzeit ca. 1-2 Wochen |
|
|
! Die Angaben zur Tragkraft verstehen sich als Flächenbelastung für den Einbau in nicht angetriebenen Rollbahnen ! Andere Ausführungen und Längen sind als Sonderanfertigung erhältlich - bitte anfragen! Achse: FA = Federachse, AG = Außengewinde |
|
Rohraußendurchmesser x Rohrwandstärke mm |
Rollenlänge (RL) mm | Einbaulänge (EL) mm | Achslänge (AL) mm | Achse mm | Tragkraft kg | Artikel-Nr. | € |
| 50x2,8 | 200 | 206 | 226 | FA 10 | 100 | BK51 200F10 | 31,60 |
| 50x2,8 | 300 | 306 | 326 | FA 10 | 50 | BK51 300F10 | 33,00 |
| 50x2,8 | 400 | 406 | 426 | FA 10 | 30 | BK51 400F10 | 36,50 |
| 50x2,8 | 500 | 506 | 526 | FA 10 | 20 | BK51 500F10 | 40,80 |
| 50x2,8 | 600 | 606 | 626 | FA 10 | 10 | BK51 600F10 | 45,40 |
| 50x2,8 | 200 | 217 | 247 | AG M10 | 100 | BK51 200M10 | 31,70 |
| 50x2,8 | 300 | 317 | 347 | AG M10 | 50 | BK51 300M10 | 34,20 |
| 50x2,8 | 400 | 417 | 447 | AG M10 | 30 | BK51 400M10 | 42,20 |
| 50x2,8 | 500 | 517 | 547 | AG M10 | 20 | BK51 500M10 | 44,40 |
| 50x2,8 | 600 | 617 | 647 | AG M10 | 10 | BK51 600M10 | 49,20 |
| 63x3 | 200 | 219 | 249 | AG M12 | 140 | BK63 200M12 | 40,00 |
| 63x3 | 300 | 319 | 349 | AG M12 | 80 | BK63 300M12 | 46,20 |
| 63x3 | 400 | 419 | 449 | AG M12 | 50 | BK63 400M12 | 52,70 |
| 63x3 | 500 | 519 | 549 | AG M12 | 30 | BK63 500M12 | 60,80 |
| 63x3 | 600 | 619 | 649 | AG M12 | 20 | BK63 600M12 | 65,40 |
