Rollen Serie 340 / 341 - KUGELLAGER

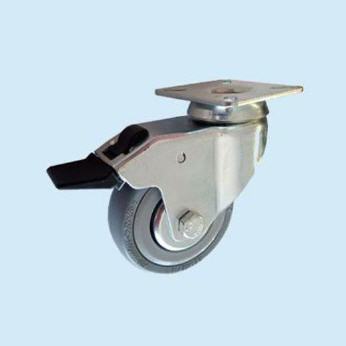

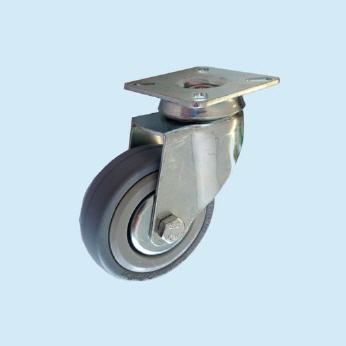

ANSCHRAUBPLATTE
Vollgummiräder grau montiert in Gehäuse verzinkt
Radgröße 50 mm - Radfeststeller
Radgröße 75-100 mm - Totalfeststeller
Alle Maße in mm!
|
KUGEL- LAGER |
|
|
|
|
50 | 75 | 100 |
|
18 | 23 | 23 |
|
70 | 103 | 124 |
|
54x54 | 60x60 | 60x60 |
|
40x40 |
37x37 47x47 |
37x37 47x47 |
|
40 | 50 | 65 |
|
340a33C050b ZPB | 341a33C075b ZPC | 341a30C100b ZPC |
|
6,50 | 10,30 | 20,60 |
|
340b33C050b ZPB | 341h33C075b ZPC | 341h30C100b ZPC |
|
|
9,30 | 12,90 | 23,50 |
|
345a33C050b ZPB | 346a33C075b ZPC | 346a30C100b ZPC |
|
|
6,30 | 10,20 | 19,80 |

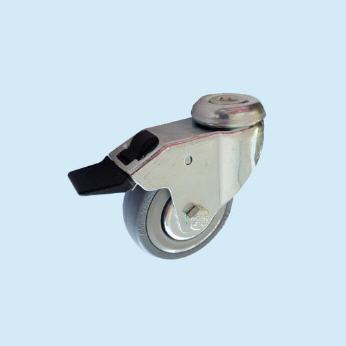

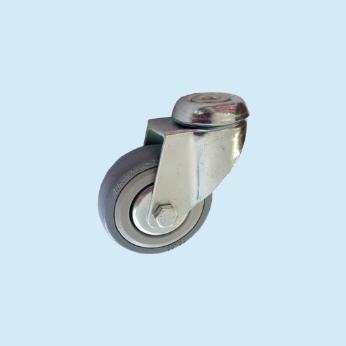

RÜCKENLOCH
Vollgummiräder grau montiert in Gehäuse verzinkt
Radgröße 50 mm - Radfeststeller
Radgröße 75-100 mm - Totalfeststeller
Alle Maße in mm!
|
KUGEL- LAGER |
|
|
|
|
|
50 | 75 | 100 |
|
|
18 | 23 | 23 |
|
|
70 | 103 | 124 |
|
10,2 | 10,2 | 10,2 |
|
|
40 | 50 | 65 |
|
340a33C050b ZLC | 341a33C075b ZLC | 341a30C100b ZLC |
|
|
6,00 | 9,70 | 15,50 |
|
340b33C050b ZLC | 341h33C075b ZLC | 341h30C100b ZLC |
|
|
8,70 | 12,20 | 17,50 |
Gewindezapfen
Vollgummiräder grau montiert in Gehäuse verzinkt
Radgröße 50 mm - Radfeststeller
Radgröße 75-100 mm - Totalfeststeller
Alle Maße in mm!
|
KUGEL- LAGER |
|
|
|
|
|
50 | 75 | 100 |
|
|
18 | 23 | 23 |
|
|
70 | 103 | 124 |
|
M10x25 | M10x25 | M10x25 |
|
|
40 | 50 | 65 |
|
340a33C050b ZGC | 341a33C075b ZGC | 341a30C100b ZGC |
|
|
9,80 | 13,50 | 17,50 |
|
340b33C050b ZGC | 341h33C075b ZGC | 341h30C100b ZGC |
|
|
13,00 | 15,90 | 20,20 |
ROHRBEFESTIGUNG
passend zu Rollen mit Rückenloch - für Rund- und Vierkantrohre
| Rohrinnen-DM (rund) | Art.Nr | € | Rohrinnen (vierkant) | Art.Nr. | € |
| 13,9- 14,8 mm | R10 | 6,00 | 16,6 - 18,7 mm | R22 | 6,00 |
| 14,9 - 15,8 mm | R11 | 6,00 | 18,8 - 19,5 mm | R23 | 6,00 |
| 15,9 - 16,8 mm | R12 | 6,00 | 19,6 - 21,5 mm | R24 | 6,00 |
| 16,9 - 17,8 mm | R13 | 6,00 | 21,6 - 22,5 mm | R25 | 6,00 |
| 17,9 - 18,8 mm | R14 | 6,00 | 22,6 - 24,5 mm | R26 | 6,00 |
| 18,9 - 19,8 mm | R15 | 6,00 | 24,6 - 26,5 mm | R27 | 6,00 |
| 19,9 - 21,8 mm | R16 | 6,00 | 26,6 - 28,5 mm | R28 | 600 |
| 21,9 - 22,8 mm | R17 | 6,00 | 28,6 - 33,0 | R29 | 6,00 |
| 22,9 - 23,8 mm | R18 | 6,00 | |||
| 23,9 - 25,8 mm | R19 | 6,00 | |||
| 25,9 - 28,8 mm | R20 | 6,00 | |||
| 28,9 - 32,0 mm | R21 | 6,00 |
